Druckspeicher 1,0 L · 0,7 bar Vorladedruck

Druckspeicher 1,0 L – Konstanter Druck und weniger Pumpenschaltzyklen im Tropfsystem

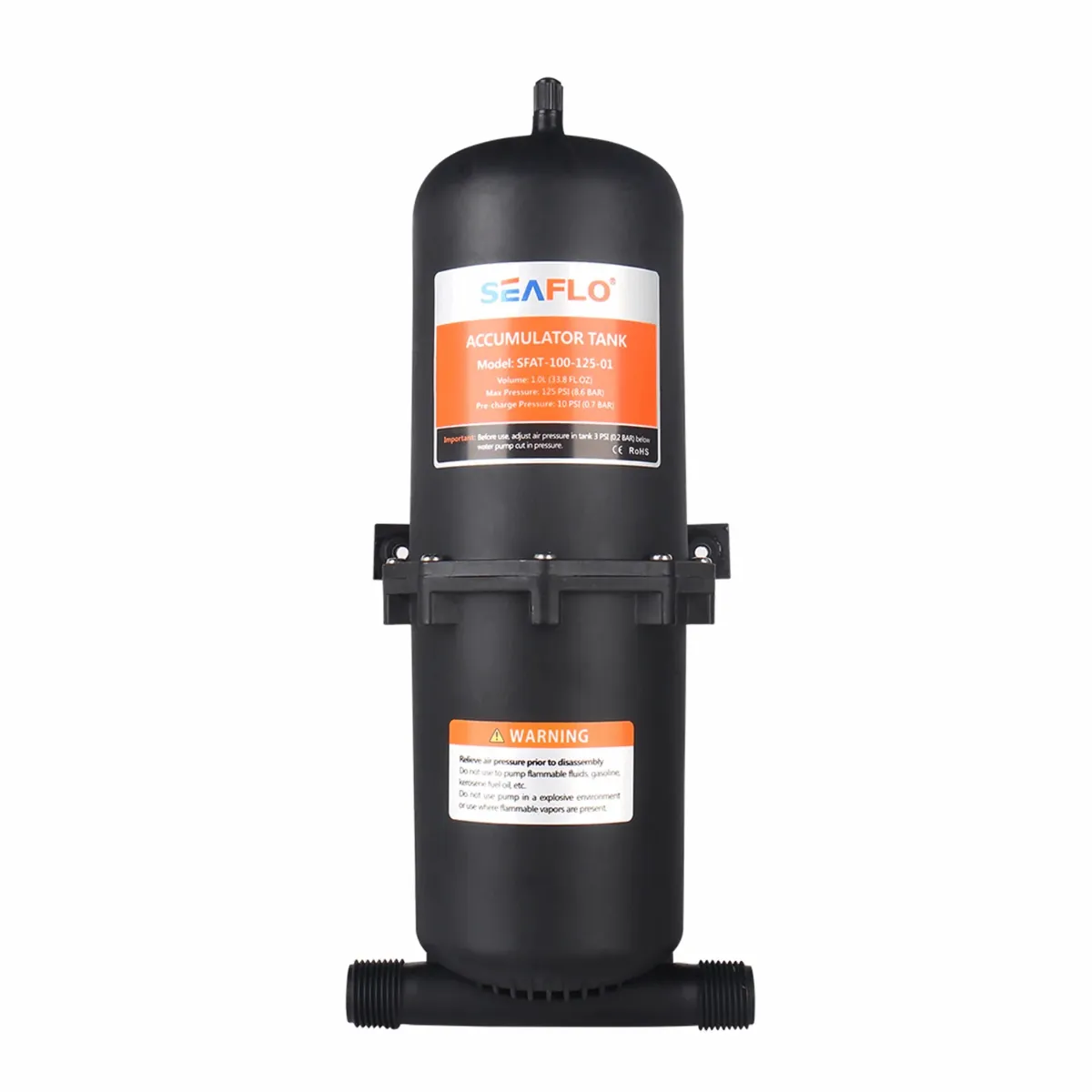

Druckspeicher mit 1,0 Liter Volumen, 0,7 bar Vorladedruck (werkseitig) und max. 8,6 bar Betriebsdruck. Anschluss über ½"-MNPT-Gewinde — passt direkt auf die Membranpumpe 3,1 bar. Eine interne Membran trennt Luftkammer und Wasserkammer. Der Vorladedruck ist über ein Standard-Autoventil (Schrader) mit einer Handpumpe einstellbar.

Warum pulsiert eine Membranpumpe und was macht der Druckspeicher dagegen?

Eine Membranpumpe fördert Wasser in Hüben — bei jedem Hub steigt der Druck kurz an, zwischen den Hüben fällt er ab. Diese Pulsation überträgt sich auf die Leitung und die Tropfer. Bei druckkompensierten Tropfern (PC) gleicht der interne Mechanismus das teilweise aus, aber bei sehr kurzen Crop-Steering-Shots von wenigen Minuten kann die Pulsation die Gleichmäßigkeit der ersten Sekunden beeinflussen.

Der Druckspeicher sitzt direkt hinter der Pumpe. Bei jedem Druckanstieg drückt das Wasser gegen die interne Membran und komprimiert die Luftkammer. Zwischen den Hüben gibt die Luftkammer den gespeicherten Druck zurück — das Ergebnis ist ein gleichmäßiger, pulsationsfreier Durchfluss. Gleichzeitig verhindert der Tank Short-Cycling: Kleine Druckabfälle (z. B. bei tropfenden Tropfern nach dem Zyklus) werden aus dem Tank ausgeglichen, ohne dass die Pumpe anspringt.

Wo sitzt der Druckspeicher im System?

Direkt hinter der Pumpe, vor dem Druckminderer. Setup-Kette: Tank → Mesh-Filter → Rückschlagventil → Membranpumpe → Druckspeicher → Druckminderer → Magnetventil → PE-Druckrohr → Tropfer.

Vorladedruck einstellen: Der Vorladedruck sollte 0,2 bar unter dem Einschaltdruck der Pumpe liegen (laut Hersteller). Den Einschaltdruck der jeweiligen Pumpe im Datenblatt nachschlagen. Druck prüfen bei drucklosem System (Pumpe aus, ein Ventil öffnen), dann über das Schrader-Ventil mit einer Handpumpe anpassen.

Brauche ich überhaupt einen Druckspeicher?

Für ein einfaches Setup mit Timer und wenigen Pflanzen: nicht zwingend. Die Membranpumpe funktioniert auch ohne Tank. Der Druckspeicher wird relevant bei Systemen mit vielen Tropfern, bei denen gleichzeitiges Öffnen und Schließen von Magnetventilen Druckspitzen erzeugt — und bei Crop Steering, wo jeder Shot reproduzierbar sein muss. Außerdem schont der Tank die Pumpe: Weniger Schaltzyklen bedeuten längere Lebensdauer.

Technische Daten
